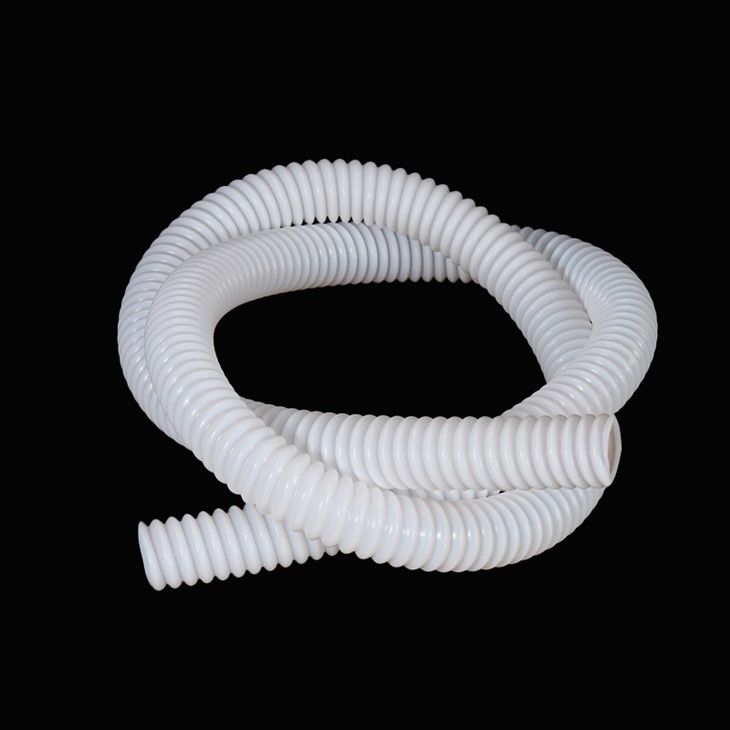

3/4" gofrētas PTFE caurules karstumizturības PTFE vītņotas caurules
3/4 collu PTFE (politetrafluoretilēna) vītņotās caurules, ko bieži lieto aizvietojot ar "gofrētu", ir paredzētas augstas veiktspējas lietojumiem, kam nepieciešama ārkārtēja elastība un karstumizturība. Saliektā konstrukcija nodrošina stingrāku lieces rādiusu bez salocīšanas, salīdzinot ar standarta gludstobra caurulēm.
Vītņotā PTFE caurule ir ļoti elastīga, ķīmiski inerta un temperatūras -izturīga (-65 grādi līdz 260 grādi) šļūtene ar gofrētu struktūru, kas ir ideāli piemērota korozīvu šķidrumu un gāzu pārvietošanai. Tam ir izcils elastības kalpošanas laiks, izturība pret sagriešanos un pašizteces īpašības, kā arī nerūsējošā tērauda stiepļu pastiprināšanas iespējas un specializētas aproces vienkāršākiem un drošiem savienojumiem.
Sarežģītas PTFE cauruļu procedūras ietver ļoti elastīgu, ķīmiski izturīgu cauruļu izveidi, uzpūšot vai mehāniski veidojot ekstrudētus sveķus, bieži vien ietverot izlīdzinātus "aproču" galus drošiem, noplūžu{1}}necaurlaidīgiem savienojumiem. Galvenie soļi ietver ražošanu, izmantojot spirālveida vērpšanu, griešanu ar specializētiem instrumentiem, lai novērstu nodilumu, un montāžu ar stieņu vai kompresijas veidgabaliem.
Galvenās specifikācijas 3/4" caurulēm
Izmēri
Standarta 3/4 collu izmēra iekšējais diametrs (ID) parasti ir aptuveni 0,608 collas (15,4 mm) un ārējais diametrs (OD) ir 0,780 collas (19,8 mm).
Temperatūras diapazons
Nodrošina izcilu termisko stabilitāti, kas darbojas no -85 grādiem F (-65 grādiem) līdz nepārtrauktai darba temperatūrai 500 F (260 grādi).
Ķīmiskā izturība
Ķīmiski inerts pret gandrīz visiem zināmajiem šķīdinātājiem, skābēm (ieskaitot koncentrētu sērskābi) un sārmiem.
Funkcijas un priekšrocības
Elastīgums:Spirālveida vai gredzenveida vītnes nodrošina augstu elastību un minimālo lieces rādiusu aptuveni 1,75 collas (44 mm) 3/4 collu caurulēm.
Paš-iztukšošana:Atšķirībā no FEP, daudzas PTFE vītņotās konstrukcijas ir pašizteces{0}} to struktūras ģeometrijas dēļ, kas ir ļoti svarīga pārtikas un farmācijas pārstrādei.

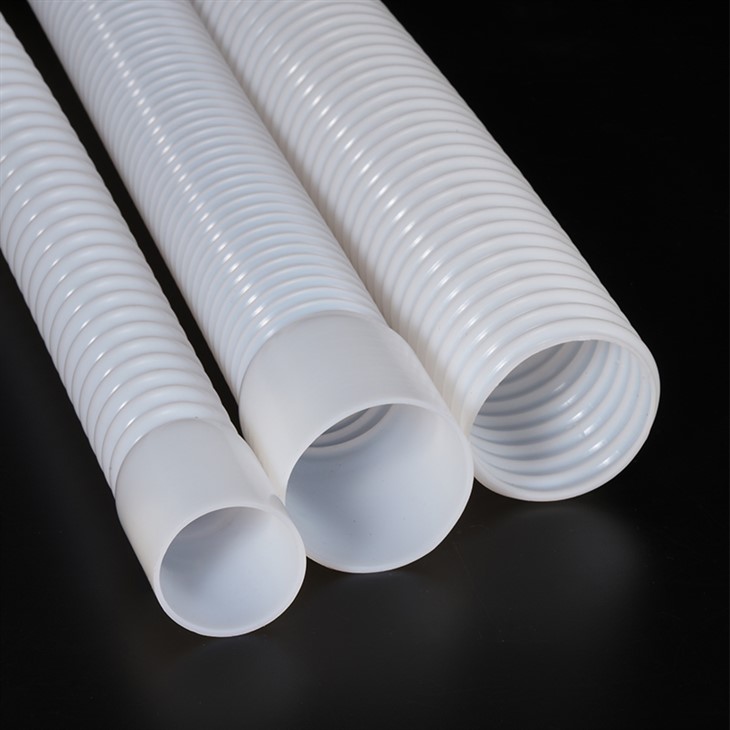

Savienojamība:Pieejams ar aproču galiem (iztaisnotām sekcijām) vai uzplaiksnītiem galiem, lai atvieglotu vieglu piestiprināšanu pie standarta piederumiem vai skavām.
Pastiprinājums:Lietojot augstu{0}}spiedienu (līdz 5500 psi), šīs caurules bieži vien ir pār-pītas ar nerūsējošo tēraudu.
Ne{0}}nepiedegošā virsma:Zemais berzes koeficients un PTFE nepiedegošās īpašības palīdz-pašiztecēt un viegli tīrīt, novēršot materiāla uzkrāšanos.
Elektriskā izolācija:Tas nodrošina efektīvu elektrisko izolāciju un aizsargbarjeru vadiem un kabeļiem.
Pielāgošana:Tas ir pieejams dažādos iekšējos diametros (no 1/8" līdz 4"), un to var pielāgot ar aproces (taisniem galiem), lai tas atbilstu standarta piederumiem, vai ar nerūsējošā tērauda pārklājumu, lai palielinātu spiedienu un izturību pret saspiešanu.
Lietojumprogrammas
Pateicoties savām izturīgajām īpašībām, vītņotas PTFE šļūtenes tiek plaši izmantotas dažādās nozarēs:
Ķīmiskā apstrāde: skarbu skābju, šķīdinātāju un citu agresīvu ķīmisku vielu pārnešana.
Pārtika un dzērieni: aromātu, ūdens un dezinfekcijas risinājumu apstrāde lietojumos, kuros nepieciešami sanitāri, FDA{0}}apstiprināti materiāli.
Farmācija un biotehnoloģija: Izmanto sterilām uzpildes līnijām un sistēmām, kur nepieciešama augsta tīrības pakāpe un tīrīšana ar tvaiku.
Transports un aviācija: izmanto hidrauliskās atgaitas, degvielas, motoreļļas un dzesēšanas šķidruma līnijās to vieglā svara un temperatūras tolerances dēļ.
Rūpnieciskās laboratorijas: Ideāli piemērots vispārējai lietošanai laboratorijā, apstrādei un iepakošanai ķīmiskās saderības un elastības dēļ.
Hidrauliskās līnijas kuģu stūres pastiprinātāja lietojumos.
Apmaksa un piegāde
|
Iepakošana |
Kartons / Palete / Koka kaste |
|
Nosūtīšanas metode |
Ar ekspress.ar gaisu,pa jūru |
|
FOB ports |
Šenžena |
|
Ražošanas laiks |
Atkarīgs no jūsu daudzuma (3–15 dienas) |
|
OEM/ODM |
Pieejams |
|
Maksājums |
TT/Ali pay/Ali Assurance |
Specifikācija
|
ID(in.) |
Nom. Aproču garums (collas) |
(D) Nom.Convolution (in.) |
Nom.Convolution ID (in.) |
Darba PSI (AT 72grādsF) |
|
.250(1/4) |
.750(3/4) |
0.32 |
0.181 |
45 |
|
.313(5/16) |
1.000 |
0.414 |
0.273 |
48 |
|
.375(3/8) |
1.000 |
0.45 |
0.303 |
40 |
|
.500(1/2) |
1.000 |
0.59 |
0.425 |
30 |
|
.625(5/8) |
1.250(1-1/4) |
0.66 |
0.485 |
30 |
|
.750(3/4) |
1.500(1-1/2) |
0.78 |
0.608 |
25 |
|
1.000 |
2.000 |
1.1 |
0.849 |
22 |
|
1.250(1-1/4) |
2.500(2-1/2) |
1.56 |
1.15 |
21 |
|
1.500(1-1/2) |
2.500(2-1/2) |
1.91 |
1.41 |
20 |
